4.8A内置MOS小体积大电流车充方案SP1229

4.8A内置MOS小体积大电流车充方案SP1229

简要描述:

专业供应车载充电器方案IC、大电流车充3.1A/3.4A/4.2A/4.8A/6A旅充方案IC,智能识别方案、免费提供样品测试 SP1229HN能过苹果MFI认证4.8A车充IC
SP1229HN内置mos车充方案5V/4.8A
4.8A内置MOS小体积大电流车充方案SP1229

打印当前页

分享到:

30V4.8A频率可调DC-DC同步降压IC  型号  SP1229

设计特征

1.DC 5V-30V 输入

2.DC 5V/4.8A 输出

3.输出最大纹波≤50mv

4.空载功耗<5mA

5.平均效率≥90%(板对板测试)

6.符合 EN55022 全球 EMC 标注

7.带过流,过温及输入低压保护

8.带输出短路保护

9.输出电压范围:5V+/-0.25V



概述:

CX8576 是一款输入耐压 30V,并且能够实现精确恒压以及双路恒流的降压型 DC-DC 转换器

CX8576 内置 10mΩ High-side N MOS 以及 10mΩ Low-side NMOS,可支持 4.8A 持续输出电流输出电压可调,最大

可支持 95%占空比

CX8576 通过 COMP/EN 引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良

好的线压调整率和负载调整率,且外围设计灵活。

CX8576 是一款应用极简,性能卓越,稳定可靠的恒压恒流降压型 DC-DC 转换器



特点:

输入电压可达4.75V--30V

内置10mΩ High-side NMOS

内置10mΩ Low-side NMOS

可支持4.8A持续输出电流

可支持95%占空比

输出电压电流可设(2.5V-20V)

恒流精度 ±6%

恒压精度 ±2%(VFB=1.0V)

线缆补偿压降

开关频率可调(110KHz-220KHz)

COMP 引脚同时实现外部补偿和关断控制

短路保护(SCP),过热保护(OTP),过压保护(OVP)。

内置SW逐周期检测模式,可避免RSENT限流电阻短路损坏产品。

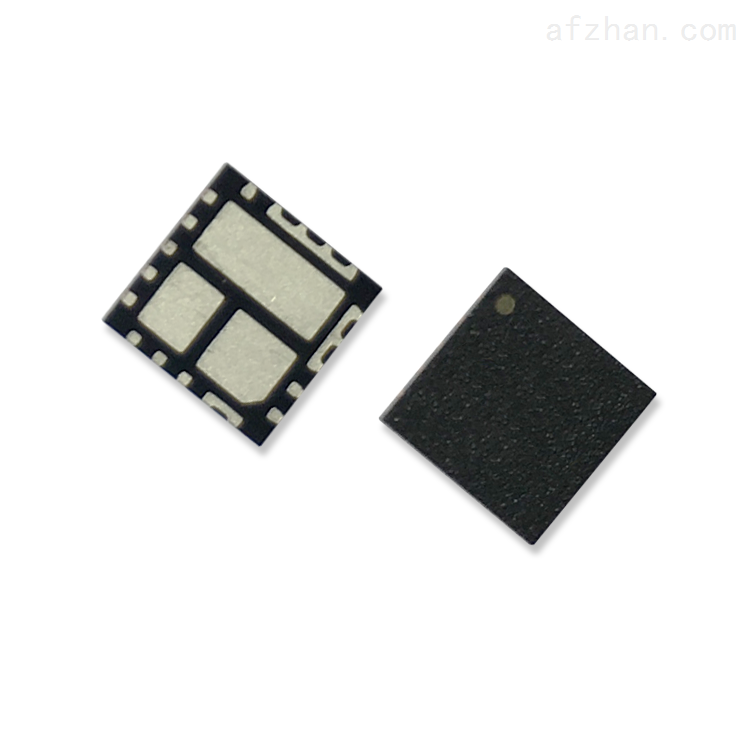

QFN20L-5×5封装形式





应用范围:

汽车充电器

便携式设备供电电源



4.8A内置MOS小体积大电流车充方案推荐SP1229

4.8A内置MOS小体积大电流车充方案推荐SP1229

4.8A内置MOS小体积大电流车充方案推荐SP1229

4.8A内置MOS小体积大电流车充方案推荐SP1229

4.8A内置MOS小体积大电流车充方案推荐SP1229


            CX8576小体积大电流车充DEMO评测:

可以清楚看到板面元器件的布局,正面是两颗电容、一颗磁环电感以及一个USB-A输出接口,外围看起来非常简洁。

CX8576车充DEMO的背面看起来也非常简单,除了必要的贴片电容、电阻之外,只有一颗QFN20L-5×5封装的内置双NMOS的CX8576主控芯片。

4.8A内置MOS小体积大电流车充方案SP1229



CX8576规格书,CX8576设计指南涵盖内容:一个通用的直流输入,输出可调/4.8A直流输出的车用充电器方案参考设计,使用的是小体积大电流 CX8576.以上资料包含了完整的CX8576 PDF, PCB 图,电路原理图,BOM清单等
